'>מפעל לטיפול בשפכים שפד"ן-מבנה הסמכה וסחיטת בוצה
גוש דן
מפעל לטיפול בשפכי גוש דן (השפד"ן) משרת אוכלוסייה של כ- 2.5 מיליון נפש במטרופולין תל אביב. המפעל מטפל כיום בכ- 430,000 מ"ק שפכים ליממה בריכוז גבוה יחסית, רובם שפכים סניטאריים-ביתיים.
הסמכת הבוצה וסחיטתה הינם חלק מקו הטיפול בבוצה הנוצרת בתהליכי הטיפול. עד שנת 2016 הבוצה העודפת (WAS) הייתה מוזרמת לים אך כיום הבוצה מטופלת במערך הכולל:
- הסמכת הבוצה השניונית במסמיכים גרביטציוניים
- כיחוש הבוצה השניונית (Wasstrip)
- הסמכת הבוצה השניונית עודפת (WAS) באמצעות אחד עשר (11) מסמיכי סרט.
- עיכול אנארובי תרמופילי תלת- שלבי, לבוצה השניונית המוסמכת והבוצה הראשונית. הביוגז הנוצר בתהליך העיכול האנארובי עובר טיפול ומשמש להפעלת דוודים וקוגנרטורים.
- סחיטת הבוצה המעוכלת בצנטריפוגות.
- פינוי הבוצה הסחוטה במשאיות באמצעות מתקן העמסת הבוצה.
במבט חטוף
מבנה הסמכה וסחיטה
שנת הפעלה- 2010
שטח המבנה- כ- 7,000 מ"ר. המבנה כולל אולמות ציוד וצנרת, חדרי חשמל, תחנות שאיבה, מחסנים ואזור מנהלה.

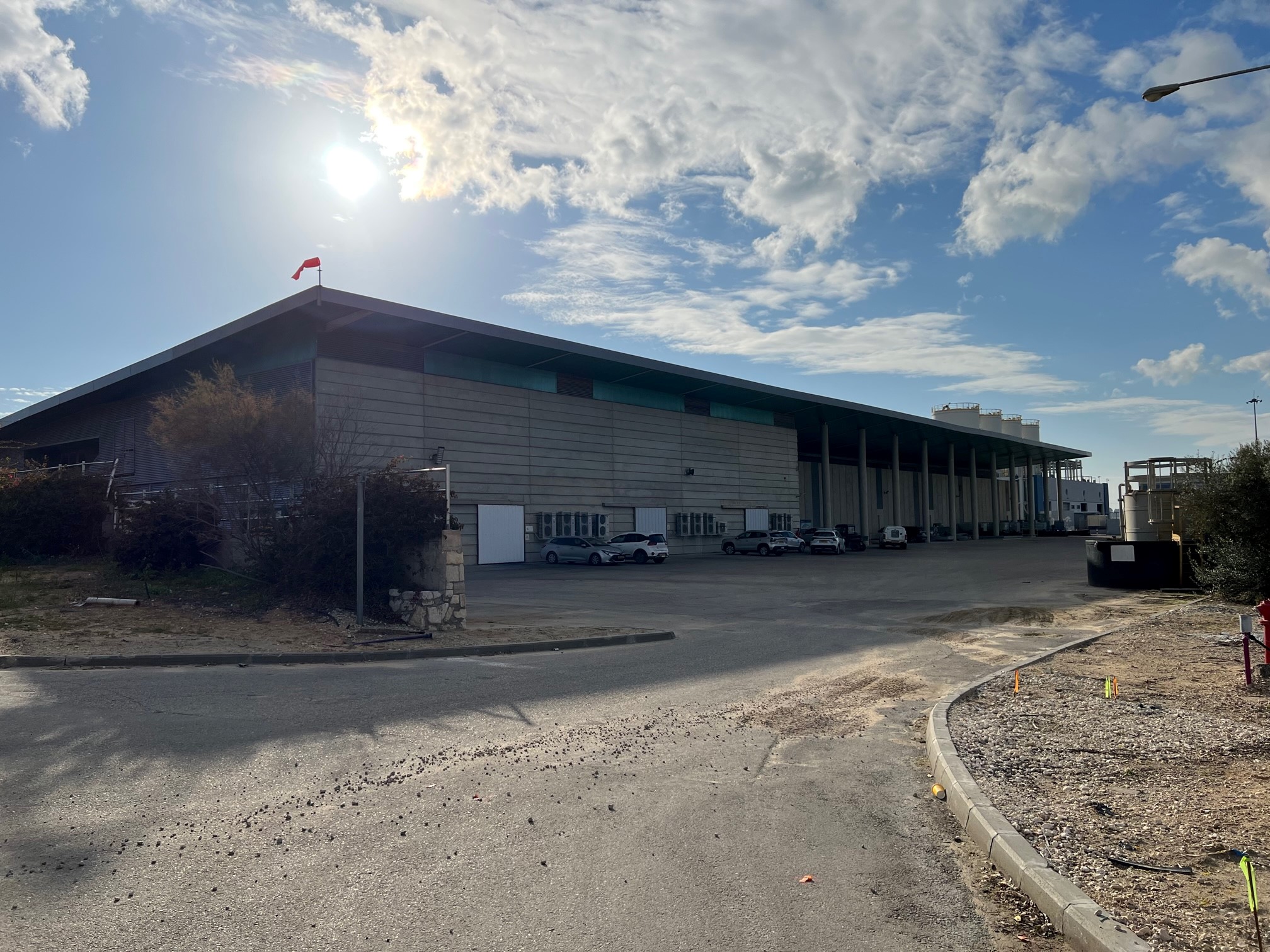

מבנה הסמכה וסחטה- חזית מערבית

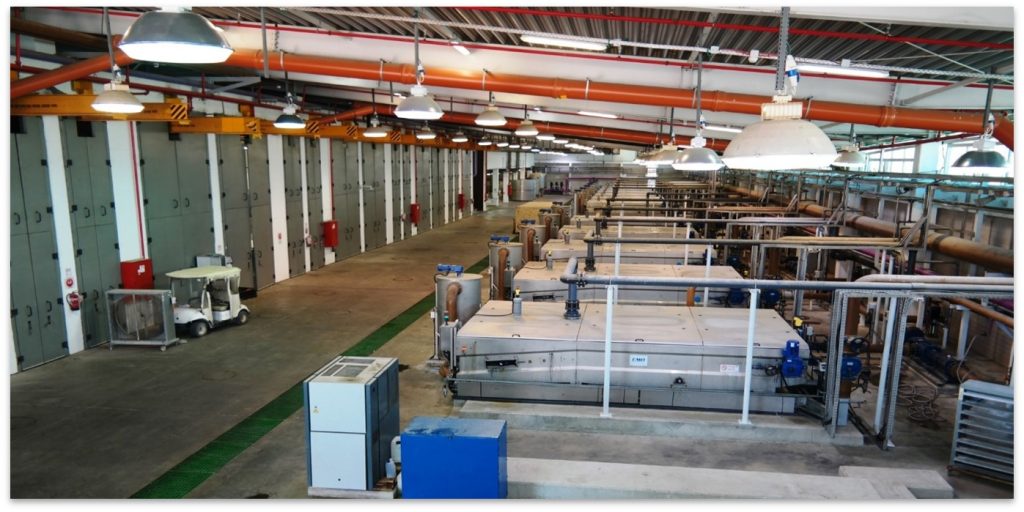

מבט על אולם מסמיכי הסרט

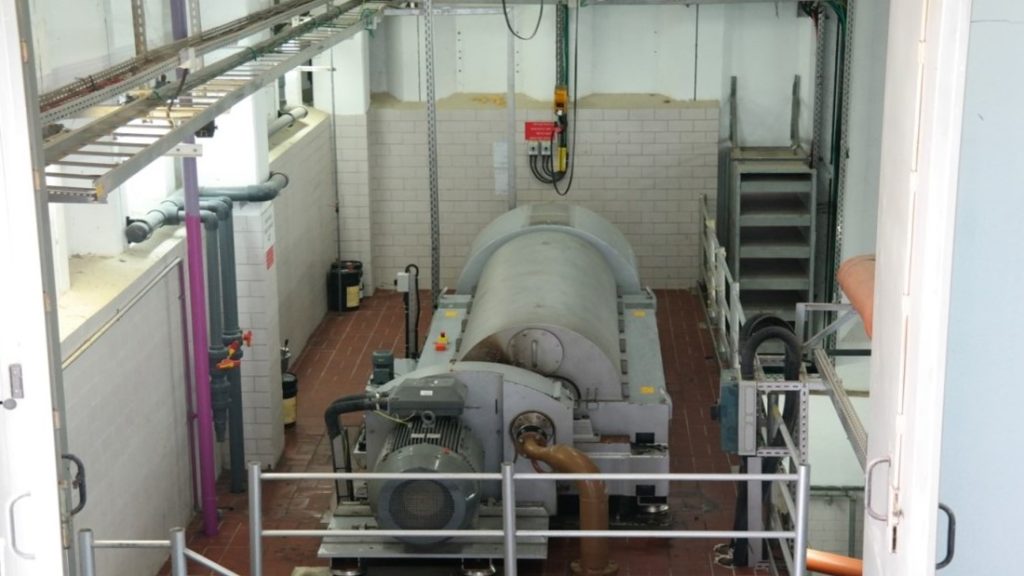

מבט על חדר צנטריפוגה
חברת בלשה-ילון ביצעה את התכנון הכללי והמפורט אשר כללו בין היתר תכנון תהליכי, הנדסה אזרחית, תכנון חשמל ובקרה, ציוד וצנרת וכן ליווי ופיקוח עליון במהלך שלבי הבנייה.
כעת, כאשר מערך סחיטת הבוצה מגיע לקצה כושר הטיפול שלו, משרדנו החל בתכנון מערך סחיטה חדש בעל כושר טיפול של 280 טון חומר יבש ליום.
נתוני תוכן:
- ספיקת תכן של 560,000 מ"ק שפכים ליום
- ריכוז מוצקים בהזנה: 1.2%-1.5%
- ריכוז מוצקים לאחר הסמכה: 4%-5%
- 11 יחידות של מסמיכי סרט גרביטציוניים
- מערך הכנת והזנת פולימר
- משאבות חלזוניות להזנת והוצאת בוצה
- מערך לסילוק מי הנטל
נתוני תכן:
- ספיקת תכן של 500,000 מ"ק שפכים ליום
- ריכוז מוצקים בהזנה: 2.9%-2.1%
- ריכוז מוצקים לאחר הסחיטה: 24%-18%
- 6 צנטריפוגות
- מערך הכנת והזנת פולימר
- משאבות חלזוניות להזנת הבוצה
- משאבות חלזוניות ללחץ גבוה לשינוע הבוצה הסחוטה למבנה העמסת הבוצה
- למבנה העמסת הבוצה
- מערך לסילוק מי הנטל
